Hacer Bobina PASO A PASO, CON TOROIDE, MUY FACIL

Primero deberas saber que hacer una bobina requiere de ciertos conocimientos por ejemplo:
1)manejar osciloscopio.
2)saber que es permeabilidad.
3)saber que es una bobina y de cuanto la vas hacer.
4) todos los calculos se van a hacer en Metros, Faradios, Amperios, Voltios.

Primer paso:
saber que es un TOROIDE ya que la bobina se va hacer con un toriode de ferrita, hierro o polvo de hierro.
TE RECOMIENDO LA FERRITA PORQUE NO TIENE ESTADOS DE SATURACION.

Un toroide tiene la siguiente forma:

Lo de adrento es el TOROIDE(lo que necesitamos) y lo que se ve enrollado al rededor de el es el embobinado(lo que haremos).

¿donde consigues un toroide?
Facilmente en una ferreteria, o en bucacentro si vives en bucarmanga, tambien aparatos electronicos de desecho traen algunos toroides y puedes utlizarlos.

Segundo paso:

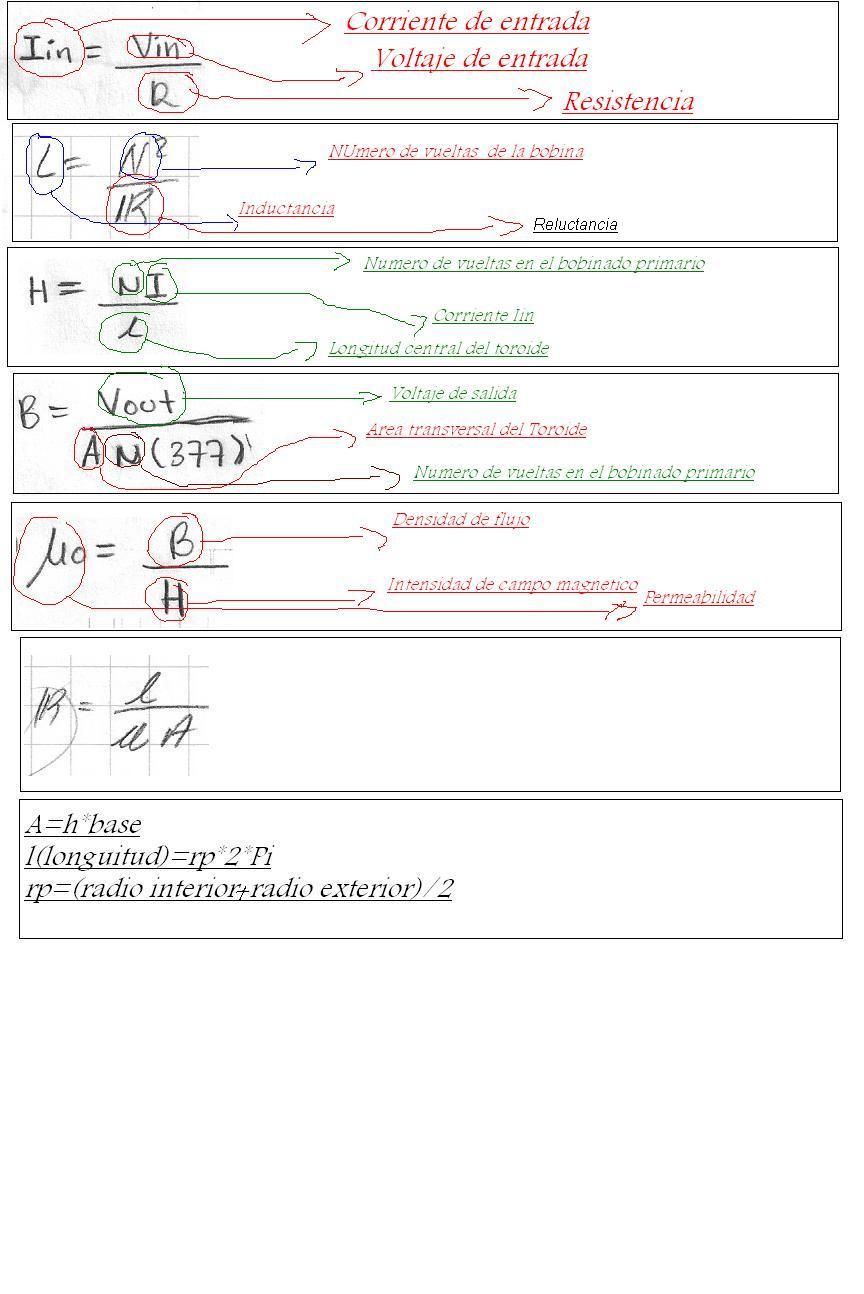

saber las formulas basicas para hacer un toroide:



Tercer paso :
Una vez conseguido el toriode, tenemos que hacer las pruebas de permeabilidad del material, hallado el flujo magnetico B y la intesidad H de la siguiente manera:

A) para hallar B y H.
TEniendo el toroide a la mano y un alambre de cobre esmaltado de calibre (26 a 30), tenemos que hacer un embobinado de prueba como muestra la siguiente grafica:



Despues de hacer el bobinado de prueba, pelamos las puntasde cada extremo.

Ahora para poder empezar hacer mediciones con el bobinado de prueba tenemos que montar el siguiente circuito(Vamos hallar Vin y Vout con el osciloscopio (voltajes pico), R debe ser de 5W y estar entre(6-20 ohms)):
NOtA:EL VOLTAJE IN DEBE SER ALTERNO (Recomendable Un transformador)




Cuarto paso(Hacer las mediciones con el osciloscopio)

Tendremos que medir Vin y Vout con el osciloscopio, por lo general Vout es bastante pequeño, generalmente en la escala de mV.

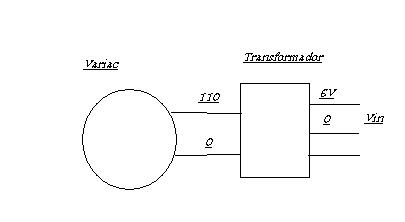

Vin lo variaremos con un Variac que va a un transformador y del transformador al circuito, como muestra la siguiente figura:(se varia del variac al transformador para evitar daños, el transformador actuaria para que el voltaje Vin no sobre pase un margen de 10V a la salida )

De Vin deberan tomarce medidas de 0.5V a 8V(entre esos rangos las medidas que se quieran).

Ahora para tomar las medidas Vin y Vout, se tiene en el Osciloscopio conectadas las puntas, una va a Vin y la otra a Vout, Variaremos los voltajes de 0.5 a 8V, y tomaremos en cada medida su respetivo Vin y Vout.
haremos una tabla asi:

Vout	Vin	Iin=Vin/resistencia	B	H
X	X	X	X	X
X	X	X	X	X

Quinto paso:(HAcer calculos)
Despues de hallar Iin lo que se tendra que hacer es hacer una grafica de Vin contra Vout(Los valores que hagan que esta grafica tienda a ser no lineal deben ser desechados, (Entre mas tomas se hagan de Vin y Vout mucho mejor va hacer la grafica, ya que entre mas valores mas lineal quedaria la grafica(Porque desechariamos valores que no nos sirvan y tomariamos valores que si) y mejor permeabilidad del material hallaremos)).

Despues de hallar valores que nos sirvan para la linealidad Respecto a Vout Y Vin.
Se hallara Iin con los valores que me ayudan a que mi grafica sea lineal.

Ahora hallaremos H
H=(N*Iin)/l
l= longitud central del toroide(formula en la hoja de formulas).
Iin= valor de la corriente de entrada.
N= numero de vueltas hechas en una sola parte del toriode de prueba.

Todos esos valores ya los tenemos
N=60vueltas

hallamos respecto a cada valor lineal H y lo ponemos en la tabla.

Ahora hallaremos B
B=Vout/(A*N*377)
N=60 vueltas
donde Vout ya lo tenemos
A= area trasnversal del toroide
se calcula asi:
Se mide el grueso del toriode y se multiplica por lo alto de el(en metros).

Teniendo B segun los valores de linealidad lo ponemos en la tabla.

Ahora nos disponemos hallar Miu ya teniendo H y B.
MIU=B/H.
Donde B= Densidad de flujo.
Donde H= Intensidad del campo magnetico.

Despues de Hallar Miu nos disponemos hacer un promedio de los valores de MIU segun los datos de B y H por linealidad.
Miu promedio=(Sumatoria(Valores de Miu hallados))/(Numero de iteraciones )

Ahora una vez hallado Miu nos disponemos hallar la Reluctancia

Reluctancia= l/(Miu_promedio*A)
l= longitud central del toroide (lo hallamos cuando calculamos H)
Miu_promedio= Ya los tenemos fue lo que hallamos anteriormente
A= area transversal(ancho*alto del toride en metros)

Una vez hallada la reluctancia nos disponemos Hallar El numero de Vuetas para nuestra determinada bobina segun su valor En Hernios deseado.
Ejemplo(5mH, 20mH, 120mH etc..)

Sabemos segun las formulas que:
N=(L*Reluctancia)^(1/2)
L= inductancia deseada en Henrios.
N= numero de vueltas en el toroide para hacer la bobina de inductacia deseada.

"LISTO YA TENEMOS LOS CALCULOS PARA HACER NUESTRA BOBINA EN UN TOROIDE, AHORA LE PODEMOS DECIR A UN PROFESOR QUE NOS GUIE PARA HACER EL BOBINADO (Juan carlos villamizar sii estudias en la pontificia de bucarmanga/colombia.)"
TODOS LOS VALORES NECESARIOS PARA ESTE CALCULO YA FUERON HALLADOS, SI NO LEE DE NUEVO PORQUE PUEDE SER QUE POR TU AFAN NO HALLAS LEIDO ALGO DETENIDAMENTE.

Algunas Fotos Extras:








Grafica de Toroide No lineal:

Solo faltaría una Cosita

¿Como Mido la Inductancia de mi Bobinita?
